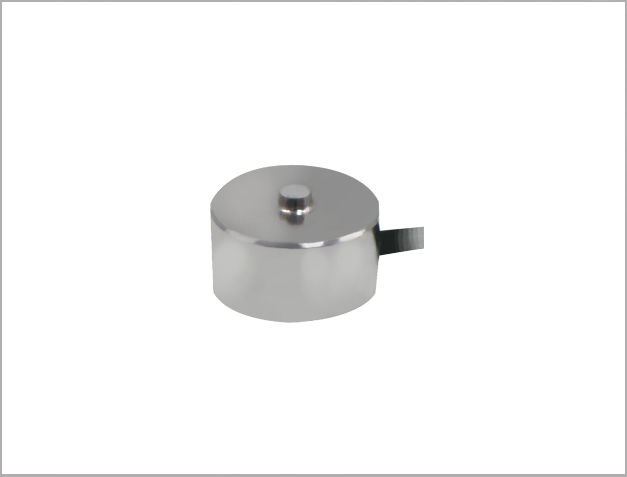

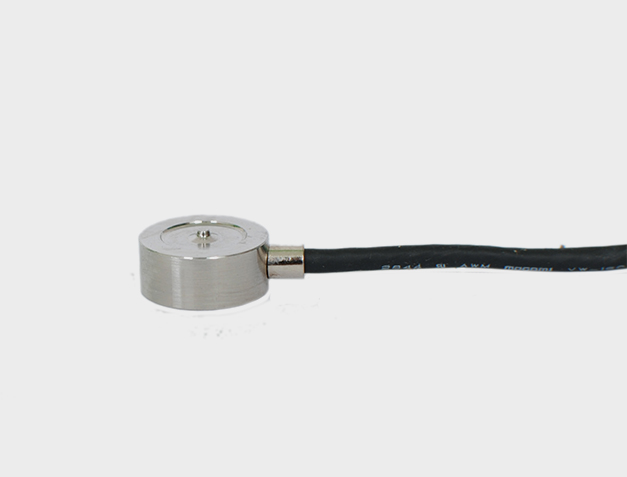

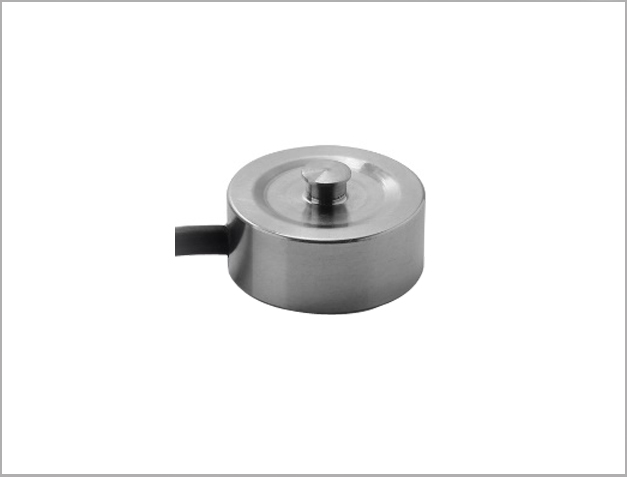

    HW2-10微型测力传感器

    特点与用途

    ●不锈钢材料/Stainless steel
    ●超微型结构/Super micro structure
    ●广泛用于机器人手抓力,冷热压机压力检测,按键手感度测试仪等安装空间小的场合测力应用/ Mainly
    在线咨询

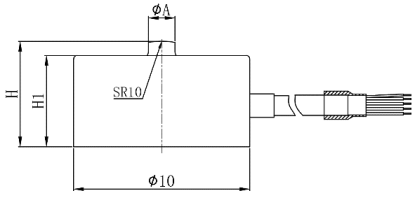

    外形尺寸




    量程ΦAHH1
    5-30kg1.565.2

    50-100kg

    2.5


    技术参数
    量程Capacity

    5-100kg

    精度等级Accuracy class

    1.0%F.S.

    额定输出Rated output

    0.5~1.2mV/V

    零点输出Zero balance±0.02 mV/V
    非线性Non-linearity±1%F.S.
    滞后Hysteresis±1%F.S.
    重复性Repeatability±1%F.S.
    蠕变(30分钟)Creep(30min)±1%F.S.
    温度灵敏度漂移Temp.effect on output

    ±1%F.S./10°C

    零点温度漂移Temp.effect on zero

    ±1%F.S./10°C

    输入电阻Input impedance

    350±10Ω

    输出电阻Output impedance350

    350±5Ω

    绝缘电阻Insulation≥5000MΩ(50VDC)
    使用电压Recommended excitation2.5~5VDC
    最大使用电压Maximum excitation7VDC
    温度补偿范围Compensated temp. range-10~40°C
    工作温度范围Operation temp. range-20~60°C
    安全过载Safe overloadx120%F.S.
    极限过载Ultimate overload150%F.S.
    电缆线尺寸Cable sizeΦ1.2x2m

    防护等级Portection class

    IP65


    受力方向

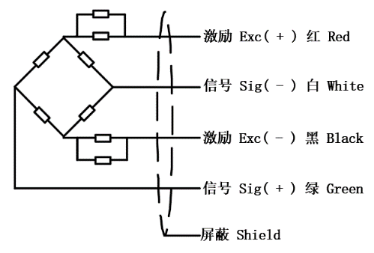

    接线图
